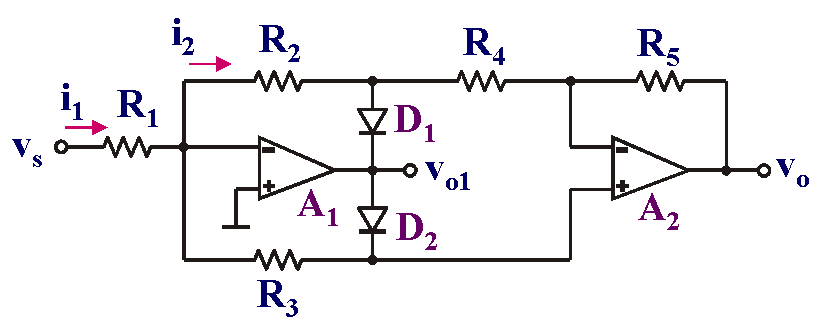

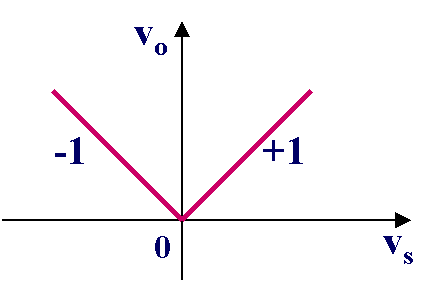

Il circuito mostrato in figura 1a rappresenta un raddrizzatore ad onda intera di precisione. Si analizzi il funzionamento di tale circuito nell’ipotesi di amplificatori operazionali ideali, e si determinino i valori delle resistenze del circuito affinchè la transcaratteristica complessiva risulti quella di figura 1b.

(NOTA: si consideri un modello a caduta di tensione costante per i diodi)

(Soluzione)

Figura 1
