ESERCIZIO : AMPLIFICATORE DIFFERENZIALE

Il circuito mostrato in figura 1, che impiega un amplificatore operazionale ideale, rappresenta un amplificatore differenziale. Determinare il minimo valore del Rapporto di Reiezione di Modo Comune (CMRR) sapendo che le resistenze utilizzate hanno una tolleranza dellí1%.

R1 = R3 = 10kW, R2 = R4 = 47kW

(Soluzione)

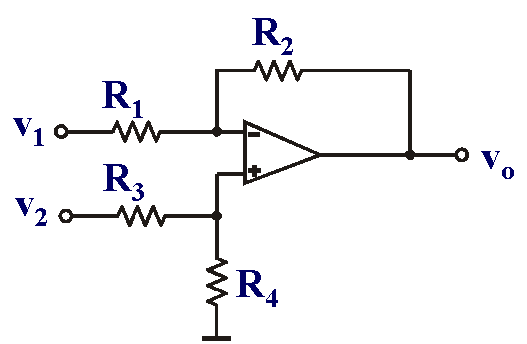

Figura 1
