ESERCIZIO : AMPLIFICATORE DOPPIO STADIO #1

Dato l'amplificatore di figura avente i seguenti parametri (a 25°C):

VCC = 24V, RG = 100kW, Rg = 10kW, RS = 1.2kW, RL = 47kW, R1 = 100kW, R2 = 27kW, R3 = 10kW

Q1: VBE = 0.6V, ICQ = 2mA, VCEQ = 6V, bF = 100, bo = 100, (ro)-1 = 0

Q2: IDSS = 10mA, VP = -4V, rd = 50kW

Determinare:

1) I valori di RE, RC ed il punto di lavoro di Q2 (IDQ, VDSQ).

2) Il guadagno di tensione Av = Vo/Vg a centro banda.

3) Le resistenze di ingresso RIN e di uscita ROUT indicate in figura.

(Soluzione)

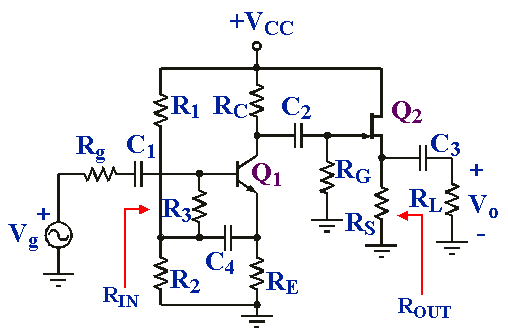

Figura 1
