Il circuito mostrato in figura 1 rappresenta un amplificatore a transistor bipolare in configurazione emettitore comune (C-E). Determinare:

1. La frequenza di taglio inferiore nell'ipotesi di polo dominante;
2. La frequenza di taglio inferiore esatta;
3. L'andamento della tensione di uscita in risposta ad un segnale a gradino della tensione di ingresso;
4. La variazione percentuale della tensione di uscita in risposta ad un'onda quadra di frequenza pari a 1kHz nel tratto in cui l'ingresso è costante.

Dati: V_CC = 15V

R₁ = 680kW, R₂ = 120kW, R_C = 3.3kW, R_E = 470W, R_S = 50W, C_B = 3.3mF, C_E = 220mF

Q₁: V_BE = 0.65V, b_F = 256, b₀ = 256, V_A = ¥

Si verifichino i risultati mediante simulazione Spice usando il transistor 2N2222 con i seguenti parametri (i valori in rosso sono modificati rispetto al modello standard):

.model Q2N2222-X NPN(

Is=14.34f, Xti=3, Eg=1.11, Vaf=10000, Bf=255.9, Ne=1.307, Ise=0, Ikf=.2847, Xtb=1.5, Br=6.092, Nc=2, Isc=0, Ikr=0, c=1, Cjc=7.306p, Mjc=.3416, Vjc=.75, Fc=.5, Cje=22.01p, Mje=.377, Vje=.75, Tr=46.91n, Tf=411.1p, Itf=.6, Vtf=1.7, Xtf=3, Rb=10)

(Soluzione)

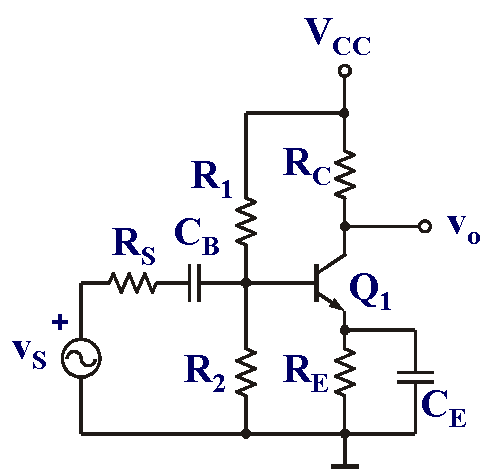

Figura 1
